搪玻璃塔節標記為：
塔節 ①②-③④⑤⑥
其中：
①——公稱壓力，用PN××表示，單位為兆帕（Mpa）；
②——公稱直徑，用DN××表示，單位為毫米（mm）；
③——型式，用A或B表示
④——連接型式，用Ⅰ或Ⅱ表示
⑤——長度，用L表示，單位為毫米（mm）；
⑥——標準號，HG/T3127
示例：
公稱壓力PN0.6MPa，公稱直徑DN1000mm，高頸法蘭聯接的A型搪玻璃塔節、長度為2000mm塔節PN0.6DN1000-AⅡL=2000mm HG/T3127
技術要求：
搪玻璃塔節的設計、制造、檢驗及驗收應符合HG 2432的要求。
搪玻璃塔節的形位公差按HG/T2637搪玻璃件幾何尺寸檢測方法進行檢測，其結果應符合下表的規定。
搪玻璃塔節形位公差：
|
名稱 |
公稱直徑 DN |
|
DN≤1000 |
1000＜DN≤2000 |
|
塔節法蘭平面度 |
2 |
0.2%DN |
|
塔節法蘭對塔節法蘭平行度 |
1%DN且不大于5 |
0.5%DN且不大于7 |
|
塔節直線度 |
0.3%L |
|
塔節法蘭對塔節軸線的垂直度 |
150～250 |
300～1000 |
1100～1600 |
1750～2000 |
|
2.5 |
3.5 |
4.5 |
5.5 |
標牌、出場文件、包裝、運輸和貯存：
1 產品標牌按HG2432的有關規定。
2 出廠產品應有裝箱單、產品合格證，質量證明書。質量證明書至少包括材料的化學成分和力學性能、公稱壓力、公稱直徑、主要尺寸和檢驗報告等內容。
3 包裝、運輸按HG2432的有關規定。
4 外露的搪玻璃面須嚴格保護。
5 產品出廠前應妥善保管，防止雨雪天氣及腐蝕性介質侵蝕，一般不允許露天存放。
明細表：
|
件號 |
標準號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
HG/T2049 |
高頸法蘭 |
/ |
符合HG2432 |
/ |
|
2 |
GB/T7996 |
塔 體 |
1 |
符合HG2432 |
/ |
|
3 |
HG/T2105 |
活套法蘭 |
/ |
符合HG/T2105 |
/ |
|
4 |
JB/T4746 |
塔節封頭 |
1 |
符合HG2432 |
/ |

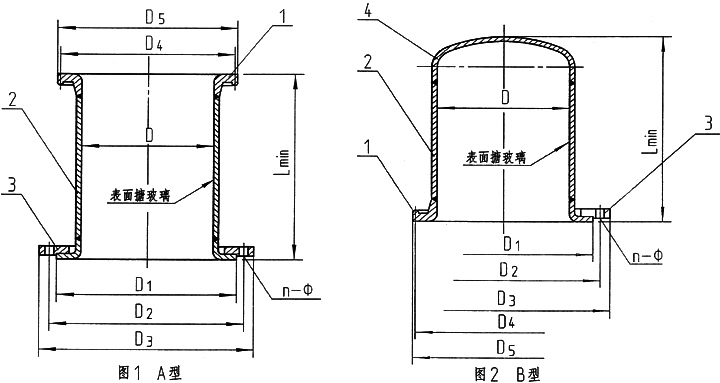

主要尺寸：
|
公稱直徑DN |
D |
D1 |
D2 |
D3 |
Lmin |
n-Ф |
|
150 |
150 |
212 |
240 |
285 |
500 |
8-22 |
|
200 |
207 |
268 |
295 |
340 |
500 |
8-22 |
|
250 |
257 |
320 |
350 |
395 |
500 |
12-22 |
|
300 |
303 |
370 |
400 |
445 |
500 |
12-22 |
|
400 |
403 |
482 |
515 |
565 |
500 |
16-26 |
