技術參數

名稱		夾套			器內
設計壓力：Mpa		0.35 Mpa			0.15Mpa
設計溫度：C°		-10 C°～70 C°			180 C°
高工作壓力：Mpa		0.35 Mpa			0.15Mpa
高工作溫度：C°					200 C°
使用工作溫度：C°		-10 C°～70 C°			180 C°
介質名稱:		水	強酸、弱酸、非劇毒氣體、液體
搪玻璃層厚度：		0.8mm—1.5mm
傳熱系數：mm		450Kcal/h㎡℃
容器類別		常壓			常壓
換熱面積：㎡/片					1㎡
容器選用材料：		﹠=6mm  Q235B
管    口   表
符號	公稱規格	用處名稱		備注
a	DN125  0.6 Mpa	介質進口		根據客戶選用DN125- DN150
b	DN100  0.6 Mpa	介質進口
c	DN40  0.6 Mpa	冷卻水出口
d	DN40  0.6 Mpa	冷卻水出口

（NW-1型）技術要求
1、本產品選料、制造、檢驗和驗收按HG2432規定進行。
2、冷凝水夾套內部裝配新型裝置，提高冷凝效果。
3、焊接按JB/T4735-197《鋼制焊接常壓容器》進行焊接。
焊接表面應無氣孔、裂紋、咬邊、夾渣等缺陷及焊部表面均勻、平滑、無毛刺、焊磂等。
4、制造完畢應進行750 ℃—800 ℃回火處理，使其去除焊接引力。

5、容器蓋與容器底的夾層及單片夾層水壓試驗壓力為0.35 Mpa。組裝后須再做容器內部的整體水壓試驗，本容器稱壓力為常壓，做0.1Mpa水壓試驗；片間密封圈處應無泄漏。
6、容器所有搪玻璃都須做20000伏磁層檢測。
7、雙頭螺柱、螺帽緊固時須按對角依次均勻擰緊，不準歪斜，嚴防松緊不一造成密封不良或損壞搪玻璃層。

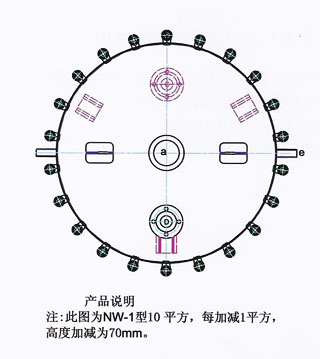

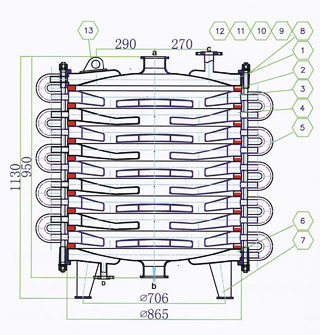

序號	圖號及標準	名稱	數量	材料	尺寸	備注
13	NW-1-10	吊耳	2	Q235B
12	NW-1-10	塔節夾頭	44	Q235B	20
11	GB93-87	彈墊	44	Q235碳素結構鋼	Φ20
10	GB95-85	平墊	44	Q235B	Φ20
9	GB41-86	螺帽	44	Q235B	M20
8	NW-1-08	絲桿	22	Q345	M20
7	NW-1-07	底腳	3	Q235B
6	NW-1-06	底蓋	1	Q235B
5	NW-1-05	特制橡膠彎管	10	Q235B	Φ38*Φ48
4	NW-1-04	新型大孔單片	4	Q235B
3	NW-1-03	新型六空單片	5	Q235B
2	NW-1-02	特制密封墊	10	F4石棉不銹鋼
1	NW-1-01	頂蓋	1	Q235B	∮=6mm

      搪玻璃冷凝器的相關參數
      搪玻璃冷凝器的傳熱面積為10m2的片式冷凝器，其總高度為1470mm，直徑為900mm，而一臺同樣面積的搪玻璃列管及筒式換熱器的高度為2200mm，外徑為1015mm，相比之下，片式換熱器具有結構緊湊、重量輕等優點。　　

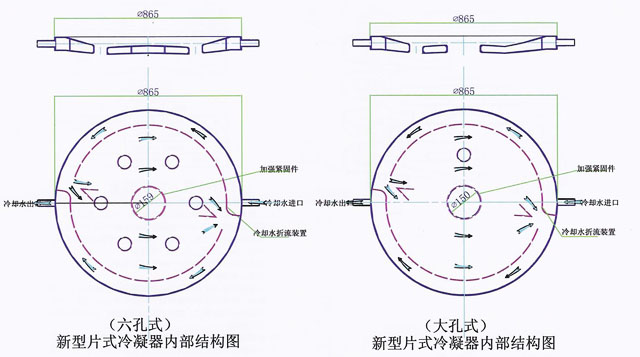

      熱氣流的冷凝，通過熱氣流和冷卻水的逆向流動進行熱交換，片層間距小而均勻，介質反復地擴散，會合流動，有效地提高了熱換效率。設備經過使用，如發現有部件損壞，可替換單片部件重新進行組合，這樣就不會造成整機報廢，從而延長了設備的使用壽命。
